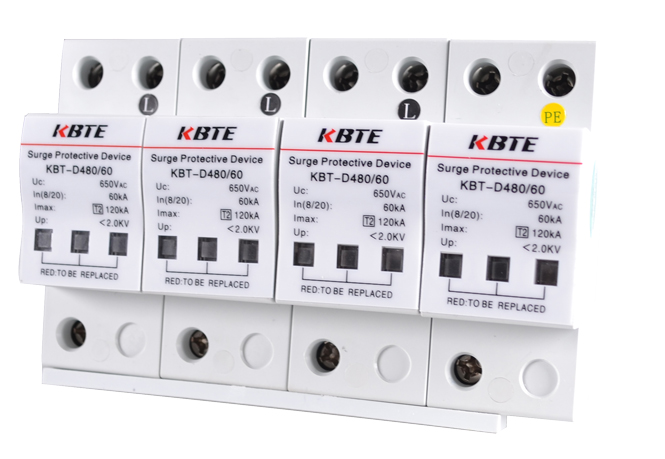

KBT-D480系列太陽能光伏專用交流電涌保護器適用于光伏發電系統交流電端處（逆變器交流端）和光伏裝置與公共電網連接點處的防雷及過電壓保護，并聯安裝，不影響原系統的正常工作。模塊化設計，標準導軌安裝。
產品介紹
技術參數
|
產品名稱 |
太陽能光伏專用交流電涌保護器 |
|||||||||||
|
產品編碼 |
D15-01 |
D15-02 |
D15-03 |
D15-04 |
D15-05 |
D15-06 |
D15-07 |
D15-08 |
D15-09 |
D15-10 |
||
|
型號/規格 |
KBT-D480 |
KBT-D480 |
KBT-D480 |
KBT-D480 |
||||||||
|
規格 |
3/100 |
3/80 |
3/60 |
3/40 |
3/20 |
4/100 |
4/80 |
4/60 |
4/40 |
4/20 |
||
|
試驗類別 |
T1(Ⅰ級) |
T2(Ⅱ級) |
T1(Ⅰ級) |
T2(Ⅱ級) |
||||||||
|
額定工作電壓Un（V） |
480 |
480 |
480 |
480 |
480 |
480 |
480 |
480 |
480 |
480 |
||
|
最大持續工作電壓Uc（V） |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
||
|
沖擊電流（10/350μs）Iimp（kA） |
25 |
20 |
/ |
/ |
/ |
25 |
20 |
/ |
/ |
/ |
||
|
標稱放電電流In（kA） |
100 |
80 |
60 |
40 |
20 |
100 |
80 |
60 |
40 |
20 |
||
|
最大放電電流Imax（kA） |
/ |
/ |
120 |
80 |
40 |
/ |
|
120 |
80 |
40 |
||
|
電壓保護水平Up（kV） |
2.5 |
2.2 |
2.0 |
1.8 |
1.5 |
2.5 |
2.5 |
2.0 |
1.8 |
1.5 |
||
|
連接導線標準（mm2） |
≥6 |
≥6 |
≥4 |
≥4 |
≥4 |
≥6 |
≥6 |
≥4 |
≥4 |
≥4 |
||
|
接地線標準（mm2） |
≥10 |
≥10 |
≥6 |
≥6 |
≥6 |
≥10 |
≥10 |
≥6 |
≥6 |
≥6 |
||
|
推薦串聯過流保護器 |
125A |
100A |
63A |
40A |
32A |
125A |
100A |
63A |
40A |
32A |
||
|
外形尺寸 |
108×66×90 |
54×66×90 |
144×66×90 |
72×66×90 |
||||||||
|
組合方式及結構形式 |
3P/整體式 |
3P/插拔式 |
4P/整體式 |
4P/插拔式 |
||||||||
|
接口類型 |
M6螺絲壓接 |
M5螺絲壓接 |
M6螺絲壓接 |
M5螺絲壓接 |
||||||||
|
保護模式 |
L-PE |
L/N-PE |
||||||||||
|
響應時間t（ns） |
＜25 |
|||||||||||
|
外殼材料 |
PBT阻燃塑料 |
|||||||||||
|
外殼阻燃等級 |
UL94-V0 |
|||||||||||
|
外殼防護等級 |
IP20 |
|||||||||||
|
安裝方式 |
35mm電氣導軌 |
|||||||||||
|
遙信告警裝置 |
常開/常閉（可選配置） |
|||||||||||
|
劣化指示 |
脫離器動作后正面視窗指示紅色 |
|||||||||||
|
工作溫度（℃） |
-40～+85 |
|||||||||||
|
參考標準 |
IEC61643-1:2005 GB18802.1-2011 |
|||||||||||
應用范圍
KBT-D480系列太陽能光伏專用交流電涌保護器適用于光伏發電系統交流電端處（逆變器交流端）和光伏裝置與公共電網連接點處的防雷及過電壓保護，并聯安裝。
